无刷电机解析

      无人机能飞上天、还能灵活转圈，靠的可不是魔法，而是一个核心部件——无刷电机。它就像无人机的“心脏”，螺旋桨能转多快、飞机能飞多久、飞得稳不稳，全看它给不给力。不管是拍风景的小无人机、查电网的工业无人机，还是给庄稼打药的植保机，都得靠无刷电机当动力。今天就用大白话聊聊这东西，把它的门道说清楚。

什么是无人机无刷电机？—— 告别“电刷”的动力革新

无刷电机，说白了就是“没有电刷的直流电机”。早年间的无人机用的是“有刷电机”，它俩最核心的区别就是：无刷电机少了“电刷”和“换向器”这两个易损的小零件。

有刷电机里，电刷和换向器是直接蹭在一起的，靠摩擦改变电流方向，带动电机转。但这么一蹭问题就来了：磨久了会坏，还会发热，既不耐用效率又低，甚至会出电火花、发出噪音。而无刷电机就聪明多了，它靠一个叫“霍尔传感器”的小元件检测电机内部的旋转位置，再通过“电子调速器”（简称ESC，就像个智能开关）控制电流方向，不用零件直接接触就能实现换向。就因为这一点改进，无刷电机用得更久、动力更足、运行更稳，自然就成了现在无人机的标配。

拆开看看里面有啥？—— 几个关键零件的配合

无刷电机看着不大，里面的零件却很精密，得一起干活才能输出动力。核心就四个部分：定子、转子、霍尔传感器和轴承。

1. 定子：电机的“固定骨架”

定子是电机里不动的部分，主要是一堆叠起来的硅钢片，上面绕着三组铜线（叫三相绕组）。硅钢片导磁性好，能减少磁力浪费，让电机更省电；铜线通上电就会产生磁场，这个磁场还能转起来，给转动的部分提供动力。无人机用的定子都做得小巧轻便，毕竟飞机载重有限，越轻越好。

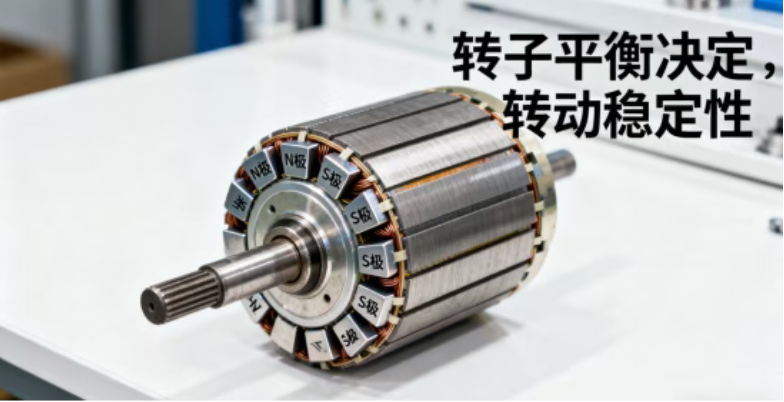

2. 转子：电机的“旋转核心”

转子就是电机里转起来的部分，主要是一块铁芯加上几块强磁铁（一般是钕铁硼磁铁，吸力特别大）。定子产生的旋转磁场一吸一推，就能带着转子转起来，进而带动螺旋桨转。转子的重量和平衡很重要，好的转子会做得很均衡，转起来不晃，无人机飞着才稳。

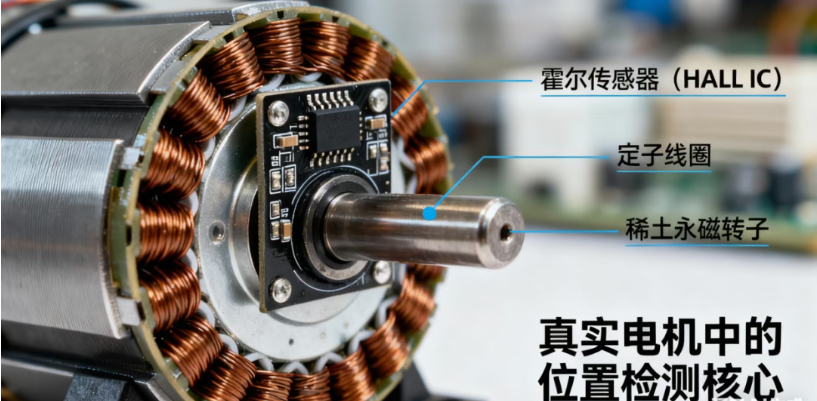

3. 霍尔传感器：电机的“位置探测器”

霍尔传感器就像个“眼睛”，装在定子上，专门盯着转子上的磁铁位置。它能实时告诉电子调速器：“转子现在转到哪儿了”。电子调速器接到信号，就知道该给哪组铜线通电了，这样才能让磁场一直转，带着转子不停转。这个“眼睛”看得越准，电机转得就越稳、越省电。

4. 轴承：电机的“旋转润滑剂”

轴承装在电机轴和外壳之间，作用是让转子转起来更顺滑，减少摩擦。就像门轴里的滚珠，有了它门才好开。无人机电机常用的是滚珠轴承，比普通的含油轴承更耐磨，高速转的时候也不容易坏。要是轴承质量差或者缺油了，转起来就会卡顿、发热，电机很快就会出问题。

三、无刷电机VS有刷电机：到底好在哪儿？

前面提到无刷电机是从有刷电机升级来的，那它俩具体有哪些区别？咱们用一张表说清楚，不管是选电机还是懂原理，看这个就够了：

01 测位置：电机一通电，霍尔传感器就开始工作，盯着转子上的磁铁，把转子的位置信息传给电子调速器。

02 控通电：电子调速器接到信息，就知道该给定子上哪组铜线通电了。比如转子的N极转到左边，就给左边的铜线通电产生S极磁场，吸着转子转；同时把右边铜线的电断掉，准备给下一组通电。

03 转起来出力：三组铜线依次通电，就会产生一个不停转的磁场。转子上的磁铁被这个旋转磁场带着转，电机轴就跟着转，螺旋桨也转起来，产生飞上天的力。

04 实时调：飞行的时候，霍尔传感器一直盯着转子位置，电子调速器随时调整通电的铜线，保证转子平稳转。而且电子调速器还会听无人机“大脑”（飞控）的指挥，让电机转快转慢，实现起飞、悬停、降落这些动作。

五、选电机看啥？—— 几个关键指标说清楚

挑无人机电机的时候，得看几个关键数，这些数直接决定电机能不能满足需求。最核心的就是下面这几个：

01 型号尺寸：大小决定功率

无人机电机型号一般是“直径×长度”，比如“2212电机”，就是说定子直径22毫米，长度12毫米。简单说，电机越大，动力越足，适合带重物的无人机（比如植保机）；小电机动力小，适合拍风景的小无人机。

02 KV值：决定转得快慢

KV值是电机最关键的参数之一，意思很简单：电压每增加1伏，电机空转时每分钟能多转多少圈。比如一款KV值1000的电机，接10伏电压空转时，每分钟就能转10000圈（1000×10）。KV值高的电机，转得快但力气相对小，适合小螺旋桨；KV值低的电机，转得慢但力气大，适合带动大螺旋桨。选的时候得根据螺旋桨大小配，不是越高越好。
